| 형 식 |
분리형, 공업용 다회로, 확산식,
즉시형, 접촉연소식 |
| 정격전압 |
AC 220V/60Hz |
| 예비전원 |
DC18V, 600mAh, Ni-Cd |
| 적용대상가스 |
LPG, LNG, 도시가스(중), (경) |
| 소비전력 |
8W(3회로) |
| 검지범위 |
LEL 0~100 |
| 경보농도 |
LEL 20 |
| 경보표시 |
LED 황색점멸 및 부저 단속음 |
| 고장표시 |
LED 적색점등 |
| 복귀방식 |
자동 |
| 외부출력 |
전압신호 : 12V
전류신호 : 4~20mA
접점신호 : COM, NO, NC(250V,3A) |
| 사용장소 |
보일러실,공장,가스저장소,기타 가스시설 |
| 사용 온·습도 |
-20℃~40℃, Rh95% 이하 |
| 중 량(kg) |
|
| 치 수(mm) |
W320 x H420 x D170(3회로) |
|

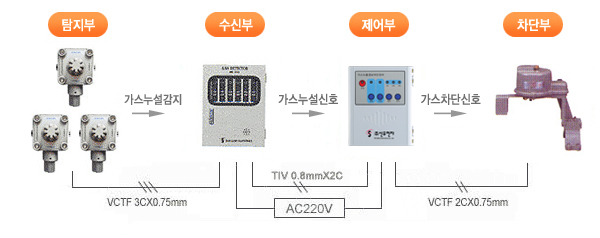

 분리형으로서 누출된 가스를 검지하는 방폭형 탐지부와 검지된 신호를 받아서 가스농도를 표시해주는
수신부로 분리되어 있습니다.
디지탈 농도 표시로 가스농도를 쉽게 확인할 수 있습니다..
탐지부는 방폭구조로 폭발위험성이 있는 장소에 사용됩니다.
경보시 외부기기(팬, 경광등)를 연동 할 수 있습니다.
가스검지농도에 따른 4~20mA 출력을 이용하여 컴퓨터와 연동할 수 있습니다.
감지소자의 안정된 동작을 위하여 초기지연 회로를 사용하여 센서를 안정화 하였습니다.
사용장소의 온도변화 및 전압변동에 안정합니다.
스위칭 정전압 방식으로 소비전력을 최소화 하고 센서를 안정화 하였습니다.
누설신호를 가스 제어부에 전달하여 가스밸브를 자동으로 차단할 수 있습니다. |

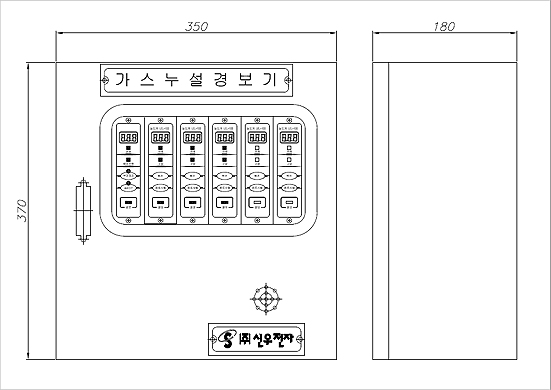

| 도면 |
|
|
|
 |
| No |
Number ofCHannel |
DIMENSION (mm) |
Remarks |
| WIDTH |
DEPTH |
HEIGHT |
| 1 |
2CH |
250 |
150 |
300 |
1 Floor Arrangments |
| 2 |
3CH |
310 |
180 |
350 |
| 3 |
4CH |
350 |
180 |
350 |
| 4 |
5CH |
350 |
180 |
370 |
| 5 |
6CH |
390 |
180 |
370 |
| 6 |
7CH |
430 |
180 |
370 |
| 7 |
8CH |
470 |
180 |
370 |
| 8 |
10CH |
400 |
190 |
600 |
2 Floor Arrangments |
| 9 |
12CH |
440 |
190 |
600 |
| 10 |
14CH |
480 |
190 |
600 |
| 11 |
16CH |
520 |
190 |
600 |
| 12 |
18CH |
550 |
300 |
870 |
3 Floor Arrangments |
| 13 |
24CH |
630 |
300 |
870 |
| 14 |
32CH |
750 |
400 |
1200 |
4 Floor Arrangments |
| 15 |
40CH |
950 |
400 |
1300 |
5 Floor Arrangments |
| 16 |
48CH |
750 |
400 |
1500 |
6 Floor Arrangments |
| 탐 지부 |
전압출력 |
접점출력 |
전류출력 |
| 백(+) |
흑(-) |
녹(S) |
+12V |
GND |
COM |
NO |
NC |
+ |
- |
[ 결선시 주의]
 탐지부 결선시 탐지부의 선색에 맞추어 결선하십시오.
같은 색 끼리 연결이 안됐을 시에는 정상적인 가스검지 상태가 되지 않습니다.
단자대의 외부 접점출력(NO, NC, COM) 정격용량은 AC 250V/5A 입니다 |
|
ND-213
